Kein Käfig, kein Freiformkörper — der ganze Wagen entsteht aus Grundkörpern mit Maßen. Den Anfang machen drei Quader: Wanne 206 × 86 × 34 mm, darauf das Fahrerhaus 118 × 82 × 42 und ein flaches Dach.
Pfeiltasten blättern, Leertaste startet und hält an. Das fertige Teil liegt in der Werkstatt unter Datei → Beispiel öffnen.
Alle Schritte
-

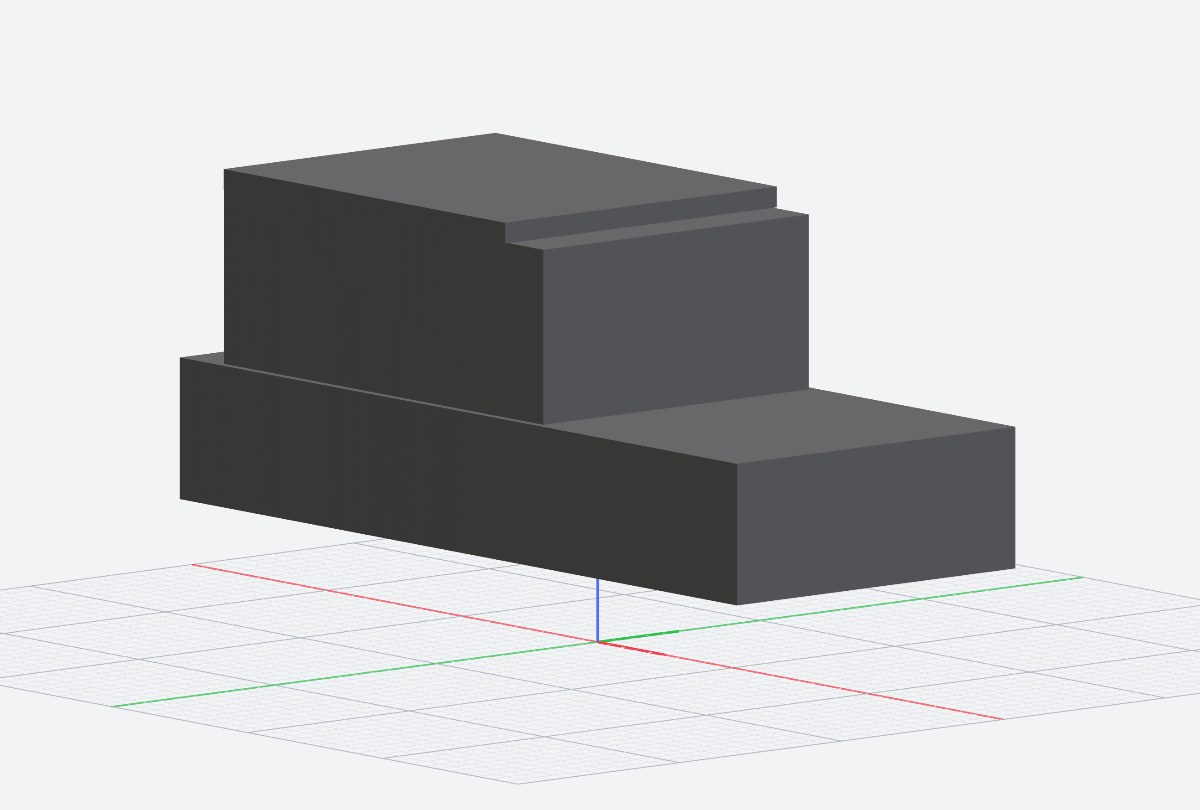

01
Drei Kästen
Kein Käfig, kein Freiformkörper — der ganze Wagen entsteht aus Grundkörpern mit Maßen. Den Anfang machen drei Quader: Wanne 206 × 86 × 34 mm, darauf das Fahrerhaus 118 × 82 × 42 und ein flaches Dach.
-
02
Die Front
Die Motorhaube ist 80 mm lang und stößt bündig ans Fahrerhaus. Davor die Frontmaske mit drei waagerechten Grillstegen, daneben zwei eckige Scheinwerfer, davor und hinten je ein Stoßfänger über die volle Breite.
-
03
Das Fahrwerk
Vier Zylinder Ø 56 × 22 mm, jeder um 90° gekippt, damit die Achse quer liegt. Darüber ein flacher Radlauf, außen eine Nabe Ø 24 — ohne die läse sich die Scheibe nicht als Rad, sondern als Walze.
-
04
Was ihn ausmacht
Dachträger aus zwei Holmen und drei Querstreben, ein Schnorchel Ø 10 an der rechten Seite, das Reserverad am Heck. Jetzt sind es 31 einzelne Körper — jeder mit seinen Maßen, jeder über das ✎ in der Objektliste weiter änderbar.
-
05
Einer statt 31
Kombinieren mit dem Vorgang Zusammenfügen: erst den ersten Körper als Ziel, dann die übrigen 30 als Werkzeug. Heraus kommt ein einziger wasserdichter Körper. Zu sehen ist davon nichts — die Fugen sind weg, die Kanten noch messerscharf.
-
06
Alle Kanten auf einmal
Und hier der Trick: Ändern → Verdicken/Verdünnen um +1,2 mm. Der Versatz legt sich gleichmäßig auf jede Fläche und rundet dabei jede Kante mit demselben Radius — alle auf einen Schlag, statt sie einzeln anzuklicken. Gerechnet in 14,8 s, Ergebnis 1 558 056 mm³.
-
07
Das Profil vorbereiten
Für die Reifen kommen 56 schmale Kästen dazu, 14 je Rad, radial um die Lauffläche gelegt und jeder um seinen Winkel gedreht. Noch stehen sie als eigene Körper im Weg.
-
08
Fertig
Ein Ausschneiden mit allen 56 auf einmal, und die Stollen stehen. Die Reihenfolge war dabei entscheidend: erst runden, dann schneiden — andersherum hätte der Versatz die frischen Rillen wieder zugezogen. Der Wagen liegt als Beispiel Geländewagen bei.
