Nach Zeichnung → Zeichnung erstellen steht die Ansicht fest in der Draufsicht — man zeichnet also immer in einer sauberen Ebene. Jeder Klick setzt einen Knoten; der Zug zwischen ihnen ist zunächst violett, weil er noch offen ist.
Pfeiltasten blättern, Leertaste startet und hält an. Das fertige Teil liegt in der Werkstatt unter Datei → Beispiel öffnen.
Alle Schritte
-
01
Erste Knoten

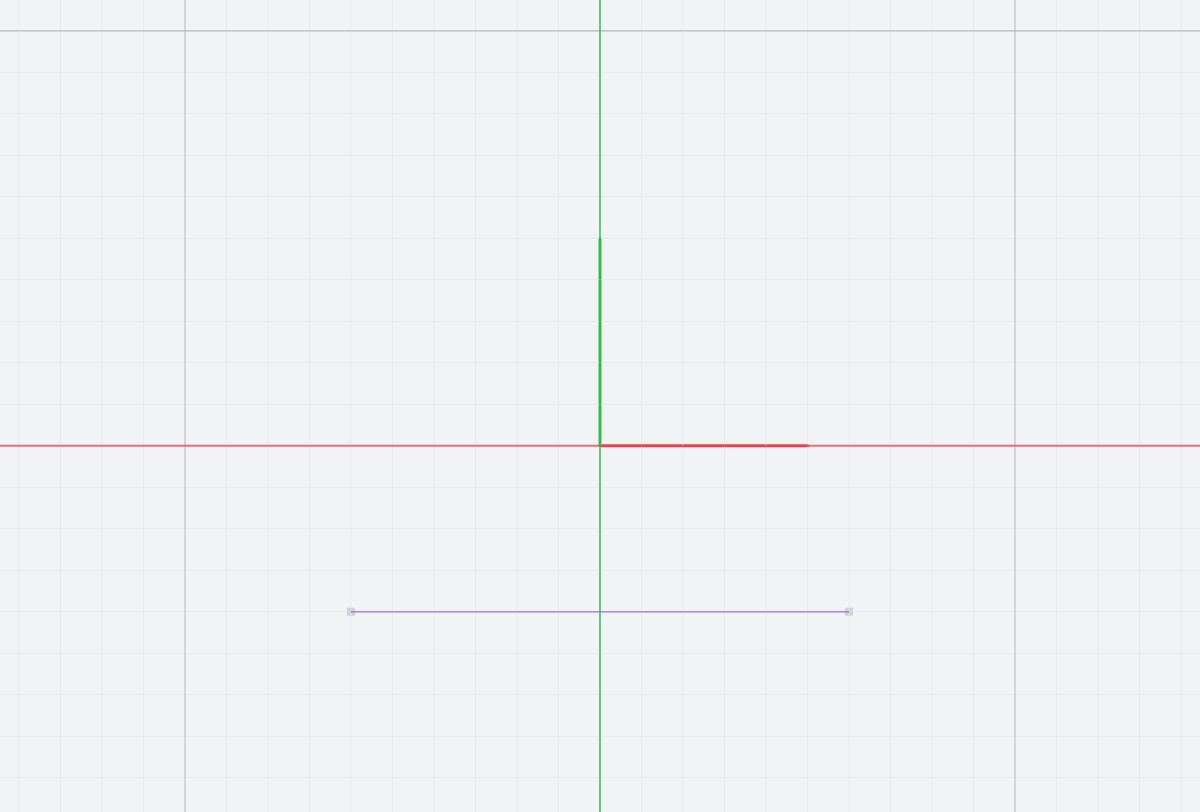

Nach Zeichnung → Zeichnung erstellen steht die Ansicht fest in der Draufsicht — man zeichnet also immer in einer sauberen Ebene. Jeder Klick setzt einen Knoten; der Zug zwischen ihnen ist zunächst violett, weil er noch offen ist.
-
02
Weiterklicken
Klick für Klick wächst der Umriss. Ein Fadenkreuz folgt dabei der Maus, und die Knoten rasten auf ein Raster ein — so werden die Maße rund, ohne dass man zielen muss.
-
03
Schließen
Ein Klick auf den Startpunkt schließt die Kontur. Sie wird blau: aus dem offenen Zug ist eine Fläche geworden, aus der sich ein Körper machen lässt. Offen lassen kann man ihn auch — als Leitkurve für eine Leitung.
-
04
Kurve daraus machen
Rechtsklick auf ein Segment, In Kurve — aus der Geraden wird ein Bogen. Der gewählte Knoten ist orange, seine beiden Anfasser grün. Sie bestimmen, in welche Richtung und wie stark die Kurve ausholt.
-
05
Anfasser ziehen
Zieht man die Anfasser weiter heraus, wird aus dem spitzen Dach eine breite Kuppel. Der Knotentyp entscheidet dabei, ob beide Seiten gekoppelt bleiben: glatt hält die Tangente durchgehend, spitz erlaubt einen Knick.
-
06
Fertige Kontur
Die fertige Kontur — gespeichert wird sie mit dem grünen Schalter oben rechts oder mit Enter. Sie bleibt als eigenes Objekt in der Liste und lässt sich jederzeit wieder bearbeiten.
-
07
Ein Körper daraus
Zeichnung wählen, Erstellen → Extrusion, Höhe eingeben — fertig ist der Körper. Die Zeichnung bleibt dabei als eigenes Objekt erhalten: Ändert man sie später, ändert sich der Körper mit.
-
08
Ein Loch zeichnen
Ein Loch ist nichts Besonderes — es ist einfach ein zweiter Umriss innerhalb des ersten. Hier ein Kreis über ◯ in der Werkzeugleiste links. Er bleibt eine ganz normale Kontur; was Loch wird, entscheidet sich erst beim Extrudieren.
-
09
Beides extrudieren
Beim Extrudieren fragt Volumenwerk, welche Formen mitsollen. Kreuzt man beide an, wird die innere ausgeschnitten — die Bohrung sitzt im Körper. So entstehen auch Buchstaben mit Bauch und Schalen mit Wandstärke. Und dieselbe Zeichnung trägt noch mehr: Drehen lässt sie rotieren, Leitung schiebt ein Profil an ihr entlang, Erhebung spannt eine Haut über mehrere Zeichnungen.
