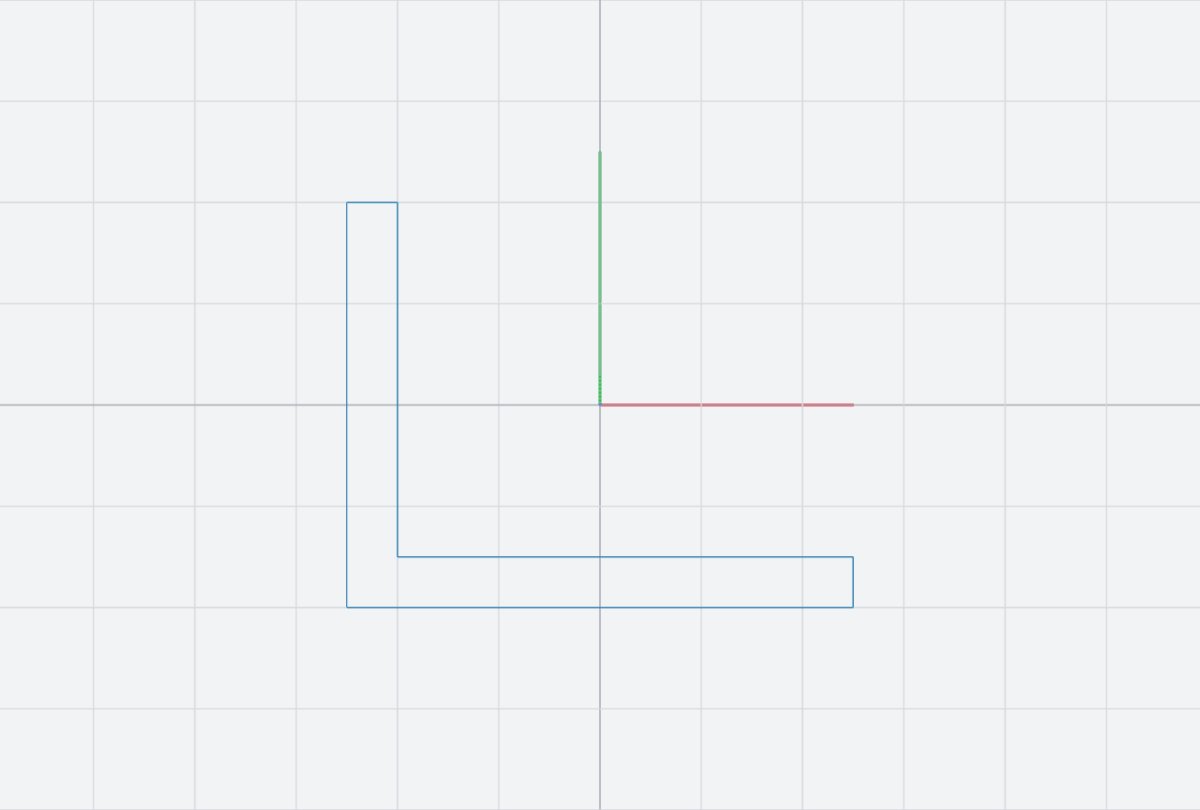

Alles beginnt mit einer Zeichnung. Über Zeichnung → Zeichnung erstellen wird von oben gezeichnet: Jeder Klick setzt einen Knoten, ein Klick auf den Startpunkt schließt den Umriss. Hier ein L mit 5 mm Wandstärke.
Pfeiltasten blättern, Leertaste startet und hält an. Das fertige Teil liegt in der Werkstatt unter Datei → Beispiel öffnen.
Alle Schritte
-
01
Zeichnung
Alles beginnt mit einer Zeichnung. Über Zeichnung → Zeichnung erstellen wird von oben gezeichnet: Jeder Klick setzt einen Knoten, ein Klick auf den Startpunkt schließt den Umriss. Hier ein L mit 5 mm Wandstärke.
-
02
Extrusion
Erstellen → Extrusion gibt der Fläche eine Höhe. Aus dem L wird ein 30 mm breiter Winkel — und die Zeichnung bleibt erhalten, sie kann später weitere Körper speisen.
-
03
Werkzeuge setzen
Für die Schraublöcher kommen vier Zylinder dazu, Ø 4,5 mm für M4 mit Spiel. Noch sind das eigene Körper, die einfach im Winkel stecken.
-
04
Ausschneiden
Kombinieren mit dem Vorgang Ausschneiden macht daraus Bohrungen: erst den Winkel anklicken — das ist das Ziel — dann die vier Zylinder als Werkzeug.
-
05
Die andere Seite
Von hinten sieht man die beiden Bohrungen im Rücken. Aus fünf Körpern ist einer geworden; in der Objektliste steckt die Bauhistorie weiter darunter.
-
06
Fertig
Fertig: 12,4 cm³, massiv gedruckt rund 15 g PLA. Datei → Als STL exportieren schreibt die Datei für den Slicer — und über ✎ lässt sich jeder Schritt später wieder ändern.
